Olegerat stål

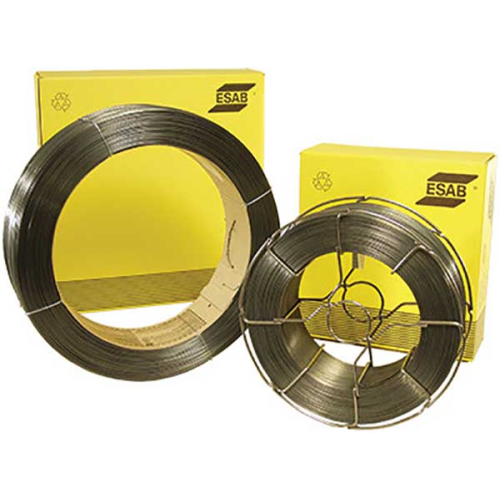

Förkopprad, kisel-manganlegerad G3Si1/ER70S-6-trådelektrod för gasmetallbågsvetsning av olegerade och finkorniga stål. Produkten är väl lämpad för allmänna stålkonstruktioner, tryckkärlstillverkning och fartygsproduktion där kvalitet, pålitlighet och effektivitet är avgörande.

Trådelektroden har en noggrant kontrollerad kemisk sammansättning och en avancerad ytbehandlingsteknik. Detta bidrar till hög och jämn svetsgodskvalitet, även vid höga matningshastigheter och svetsströmmar.

• Skyddsgas: Ar + 20 % CO2 (M21) eller CO2 (C1)
• Strömart: DC+
• Elektrodklass: AWS A5.18: ER70S-6
  EN 440: G3Si1

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MMA: OK 48.00, OK 38.84
• Rörtråd: OK Tubrod 14.12, 14.13, 15.14

Typiska värden för helsvetsgods:

• Trådens sammansättning: C: 0,1 %, Si: 0,9 %, Mn: 1,5 %
• Sträckgräns (ReL): 470 MPa
• Brottgräns (Rm): 560 MPa
• Förlängning (A5): 26 %
• Slagseghet (KV): +20 °C: 130 J, -20 °C: 90 J, -30 °C: 70 J

Godkännanden och certifieringar:

• ABS: 3SA, 3YSA
• BV: SA3YM, CL
• DB: 42.039.06
• DNV: III YMS
• DS: EN 440
• GL: 3YS
• LR: 3 3YS
• PRS: 3YS
• RINA: SG 52 3
• RS: 3YMS
• Sepros: UNA 485178
• SFS: EN 440
• SS: EN 440
• UDT: DIN 8559
• Ü: 42.039/1
• VdTÜV

En mycket säker likströmselektrod för svetsning av olegerade och mikrolegerade kol-manganstål. Elektroden ger ett segt, spricksäkert och tillförlitligt svetsgods med goda mekaniska egenskaper. Den är snabbsvetsande i stigande vertikalt läge och är, inom vida gränser, okänslig för variationer i grundmaterialets sammansättning.

Elektroden är särskilt lämpad för svetsning av konstruktioner där höga eller svåra spänningstillstånd inte kan undvikas. Vid svetsning av bottensträngar med krav på full genomsvetsning, exempelvis vid rörsvetsning, kan elektroden med fördel anslutas till minuspol.

• Utbyte: 125 %
• Strömart: DC+/-
• Svetsläge: Snabbsvetsande i stigande vertikalt läge
• Svetsgods: Segt, spricksäkert och väl lämpat för krävande konstruktioner
• Grundmaterial: Olegerade och mikrolegerade kol-manganstål

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• Rörtråd: OK Tubrod 15.14, 15.17, PZ6113, 6138

Elektrodklass:

• SFA/AWS A5.1: E7018
• EN ISO 2560-A: E 42 4 B 42 H5

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• C: 0,06 %
• Si: 0,5 %
• Mn: 1,2 %

Mekaniska värden:

• Sträckgräns (ReL): 445 MPa
• Brottgräns (Rm): 540 MPa
• Förlängning (A5): 29 %

Slagseghet (KV):

• -20 °C: = 54 J
• -40 °C: = 47 J

Godkännanden och certifieringar:

• ABS: 3YH5
• BV: 3YH5
• DB: 10.039.12
• DNV: 3YH5
• GL: 3YH5
• LR: 3YH5
• PRS: 3YH5
• RS: 3YH5
• VdTÜV: 00690
• CE: EN 13479

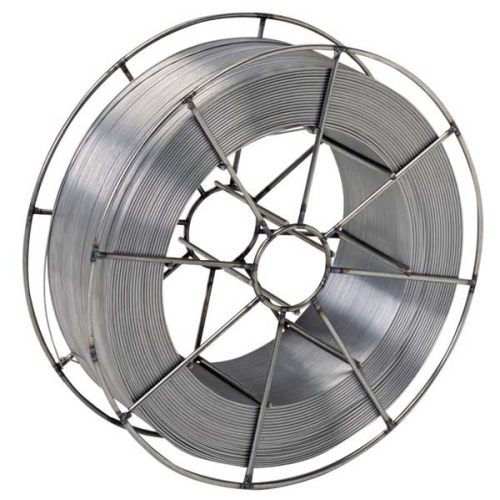

Kisel-manganlegerad svetstråd för TIG- och oxyacetylen-svetsning av olegerade och låglegerade stål. Tråden är särskilt lämpad för applikationer med höga kvalitetskrav, exempelvis tryckkärlsstål, där hållfasthet, noggrannhet och driftsäkerhet är avgörande.

Den optimerade kiselhalten bidrar till porfritt svetsgods, även vid svetsning i så kallade otäta material. Vid TIG-svetsning används normalt ren argon som skyddsgas, vilket ger god kontroll över svetsprocessen och underlättar framställningen av en jämn, väl genomsvetsad rotsträng i V-fogar och tunnväggiga material.

• Strömart: DC-
• Användningsområde: TIG- och oxyacetylen-svetsning av olegerade och låglegerade stål
• Fördelar: Porfritt svetsgods, hög svetskvalitet och tillförlitliga mekaniska egenskaper
• Rekommenderad skyddsgas vid TIG-svetsning: Ren argon

Exempel på motsvarande tillsatsmaterial:

• MAG: OK Autrod 12.50, 12.51, 12.63, 12.64
• MMA: OK 48.00
• Rörtråd: OK Tubrod 14.12, 14.13, 15.14

Elektrodklass:

• AWS A5.18-93: ER70S-6
• EN 1668: W4Si1
• DIN 8559: WSG 3

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,09 %, Si: 1,0 %, Mn: 1,7 %
• Sträckgräns (ReL): 525 MPa
• Brottgräns (Rm): 595 MPa
• Förlängning (A5): 26 %
• Slagseghet (KV): 70 J vid -30 °C och 47 J vid -40 °C

Godkännanden och certifieringar:

• BS: 3Y
• BV: 3YM
• CE: EN 13479
• DNV: III YM (I1)
• GL: 3Y
• LR: 3 3Y
• VdTÜV: 05260

FAMILIARC DW-A50 är en rutil rörelektrod utvecklad för effektiv och tillförlitlig svetsning i olegerade, manganlegerade och allmänna konstruktionsstål. Produkten används med blandgas som skyddsgas och är särskilt väl lämpad för produktioner där kvalitet, flexibilitet och jämna resultat är avgörande.

Elektroden är konstruerad för svetsning i samtliga lägen och lämpar sig även väl för rotsträngssvetsning mot keramiska rotstöd. Den är ett effektivt val vid svetsning av mindre a-mått samt för grundmaterial med tjocklekar ned till 3 mm.

FAMILIARC DW-A50 är en högproduktiv allroundtråd med stabil och lugn ljusbåge. Den ger ett självlossnande slaggtäcke, minimalt svetsstänk och en jämn, slät svetssträngsyta. De stabila mekaniska egenskaperna och den låga vätehalten bidrar till en trygg och konsekvent svetskvalitet.

• Användningsområden: Skeppsbyggnad, brokonstruktioner och generella stålkonstruktioner.
• Svetspositioner: Lämplig för svetsning i alla lägen.
• Produktivitet: Hög avsättningshastighet och effektiv svetsprocess.
• Svetsresultat: Stabil ljusbåge, minimalt svetsstänk och slät svetssträngsyta.
• Vätehalt: Mindre än 5 ml/100 g svetsgods.

Materialklass: VM85
Driftström: 150–300 A
Spänning: 18–32 V
Skyddsgas: 80 % Ar / 20 % CO₂

Godkända klassificeringar:

• EN ISO 17632-A-T 42 2 P M 1 H5
• AWS A5.20 E71T-1M

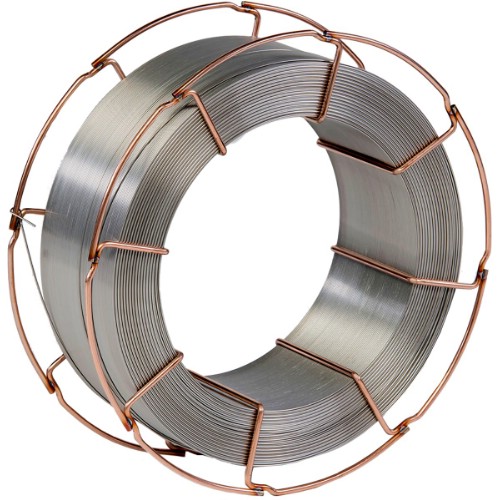

Diamondspark 54 MC, tidigare benämnd HL 51 T-MC, är en sömlös metallpulverfylld rörtråd utvecklad för en- och flerlagerssvetsning av kolstål, kol-manganstål och liknande stålkvaliteter. Produkten är även väl lämpad för finkornbehandlade stål.

Rörtråden används med Argon-CO₂-skyddsgas eller ren CO₂ och erbjuder hög kvalitet, god svetsbarhet samt pålitliga resultat i krävande svetsapplikationer. Diamondspark 54 MC är särskilt lämplig för automatiserad och robotiserad svetsning, samt för rotsträngar i rör- och stumfogar.

• God svetsbarhet och utmärkt svetsutseende
• Minimalt sprut för effektivare efterbearbetning
• Mycket goda mekaniska egenskaper vid låga temperaturer, ned till -60 °C
• Stabila egenskaper både i svetsat tillstånd och efter värmebehandling
• Lämplig för automatiserade och robotiserade svetsprocesser
• Effektiv för rotsträngar i rör- och stumfogar

Klassificering

• EN ISO 17632-A: T 46 6 M M21 1 H5
• EN ISO 17632-B: T 49 6 T15-1M21A-UH5
• AWS A5.18 / SFA-5.18: E70C-6M H4

Skyddsgas enligt EN ISO 14175

• Argon-CO₂ eller ren CO₂
• M21, C1

Kemisk analys

Strömart

• DC+/- i PG-position

Godkännanden och certifieringar

• TÜV (06220)
• DB (42.052.02)
• DNV, ABS, LR, BV, RINA, CWB och CE

Elektrod för professionell svetsning av gjutjärn samt säker och hållbar sammanfogning av gjutjärn och stål. Utvecklad för hög kvalitet, pålitliga resultat och effektivt reparations- och underhållsarbete.

Elektrod för effektiv och tillförlitlig svetsning av aluminium, aluminiumlegeringar och gjutgods. Säkerställer god kvalitet, hållfasta fogar och ett professionellt resultat i krävande svetsapplikationer.

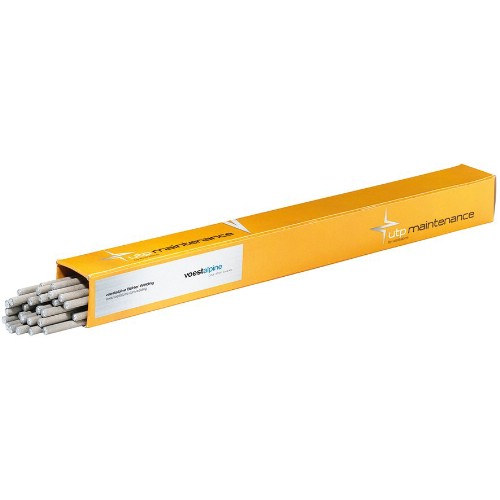

UTP 85 FN är en högpresterande elektrod för påsvetsning och sammanfogning av samtliga typer av gjutjärn, med särskilt goda resultat vid arbete med segjärn (GGG 38–60). Elektroden är även väl lämpad för sammanfogning av gjutjärn med stål och gjutstål, vilket ger hög flexibilitet i både konstruktion och produktion.

Med utmärkta svetsegenskaper, ett jämnt och stabilt flöde samt hög deponeringshastighet bidrar UTP 85 FN till effektiv och tillförlitlig svetsning. Den fint krusade svetssträngen ger ett professionellt och jämnt slutresultat. Tack vare den bimetalliska kärntråden har elektroden en hög strömkapacitet, vilket stärker både produktivitet och driftsäkerhet.

• Lämplig för påsvetsning och sammanfogning av alla typer av gjutjärn
• Särskilt anpassad för segjärn (GGG 38–60)
• Kan användas för sammanfogning mellan gjutjärn, stål och gjutstål
• Jämnt och regelbundet flöde för god kontroll och hög kvalitet
• Hög deponeringshastighet för effektiv produktion
• Fint krusad svetssträng för ett enhetligt slutresultat
• Ekonomiskt och långsiktigt val vid konstruktion och tillverkning av detaljer i segjärn
• Hög strömkapacitet genom bimetallisk kärntråd

Strömart:
DC+ / AC

Elektrodklass:
AWS A5.15 / SFA-5.15
EN ISO 1071 ENiFe-Cl E C NiFe-13

Kemisk sammansättning:

• C: 1,2 %
• Ni: 54 %
• Fe: Rest

Mekaniska värden:

• Sträckgräns (ReL): 450 MPa
• Hårdhet: HB 200

Godkännanden och standarder:
Standardiserad enligt angiven elektrodklass.

En slitstark hårdpåläggningstråd med ett brett användningsområde, utvecklad för områden som utsätts för nötande och glidande abrasivt slitage samt höga tryck- och slagpåkänningar. Tråden bidrar till ökad driftsäkerhet, lång livslängd och effektivt underhåll av utsatta komponenter.

Högutbyteselektrod av rutiltyp med järnpulvertillsats i höljet. Den är avsedd för stående och liggande kälfogar samt fasade stumfogar i horisontalläge, där den med stor svetshastighet ger vackra svetsar utan smältdiken eller kantsår. Elektroden är okänslig för grundmaterialets sammansättning, svetsar mycket lugnt och utan "sprut" och återtänder lätt - i vissa fall är den självlossnande. Den mycket ringa rökutvecklingen gör den särskilt miljövänlig.Strömart: växelström och likström.

Basisk låghydrogenhaltig DC+ elektrod avsedd för svetsning av olegerade och höghållfasta stål. Allroundelektrod. Lämpad för svetsning i svåra lägen och för stål med hög halt av föroreningar. Vid omväxlande svetsning i rotsträng och fyllnadssträng går P 48M bra även på DC+ vid rotstäng, vilket undviker onödiga polaritetsbyten. Elektroden ger en stabil ljusbåge. Optimal för små inverter strömkällor, då den går bra även på lägre ström. Rotsträngar kan svetsas med DC-. Har mycket god slagseghet vid temperaturer ned till -50 °C.

OK 43.32 är en mycket lättsvetsad allströmselektrod med hög driftsäkerhet och goda svetsningsegenskaper. Elektroden är särskilt väl lämpad för tunnplåt och ger, tack vare sin goda flytbarhet, jämna och estetiskt tilltalande svetssträngar vid både stumsvetsning och kälsvetsning.

Elektroden tänder enkelt även vid användning av mindre transformatorer med en tomgångsspänning (OCV) på 50 V. OK 43.32 rekommenderas för ordinära kolstål samt fartygsstål av A-kvalitet i ordinär hållfasthetsklass.

• Utbyte: 95 %
• Strömart: DC+(-), AC
• Tomgångsspänning (OCV): 50 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• Rörtråd: OK Tubrod 15.14, PZ6113

Elektrodklass:

• SFA/AWS A5.1: E6013
• EN ISO 2560-A: E 42 0 RR 12

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• C: = 0,12 %
• Si: 0,55 %
• Mn: 0,5 %

Mekaniska värden:

• Sträckgräns (ReL): 460 MPa
• Brottgräns (Rm): 550 MPa
• Förlängning (A5): 26 %
• Slagseghet (KV): 65 J vid +20 °C och = 47 J vid 0 °C

Godkännanden och certifieringar:

• ABS: 2
• BV: 1
• DB: 10.039.36
• DNV: 2
• GL: 1
• LR: 1
• VdTÜV: 00621
• CE: EN 13479
• RS: 2

OK 48.05 är en basisk allroundelektrod för olegerade och mikrolegerade kol-manganstål. Elektroden erbjuder mycket goda svetsningsegenskaper, särskilt vid användning av likström med pluspol (DC+).

Den ger ett segt, spricksäkert och högkvalitativt svetsgods med goda mekaniska egenskaper. Tack vare stabila svetsegenskaper även vid låg svetsström är OK 48.05 särskilt väl lämpad för exempelvis svetsning av rotsträngar i rör.

OK 48.05 ger samma tillförlitliga svetsgodskvalitet som OK 48.00, men med en något mjukare och bredare ljusbåge. Detta bidrar till god kontroll, flexibilitet och effektivitet i svetsarbetet.

• Utbyte: 125 %
• Strömart: DC+(-)

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• Rörtråd: OK Tubrod 15.14, 15.17, PZ6113, 6138

Elektrodklass:

• SFA/AWS A5.1: E7018
• EN ISO 2560-A: E 42 4 B 42 H5

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,06 %, Si: 0,5 %, Mn: 1,0 %
• Sträckgräns (ReL): 445 MPa
• Brottgräns (Rm): 540 MPa
• Förlängning (A5): 29 %

Slagseghet, KV:

• Vid -20 °C: 140 J
• Vid -40 °C: 70 J

Godkännanden och certifieringar:

• ABS: 3H5, 3Y H5
• DB: 10.039.02
• LR: 3, 3YH15
• VdTÜV: 06610
• BV: 3, 3Y HHH
• CE: EN 13479
• RS: 3YHHH

Allroundelektrod för samtliga strömarter, med särskilt god prestanda vid växelström. Elektroden kombinerar goda hållfasthetsegenskaper med mycket goda svetsningsegenskaper och är särskilt väl lämpad för svetsning i stigande vertikalläge.

Med samma höga svetsgodskvalitet som OK 48.00 är elektroden ett pålitligt val för konstruktioner där krävande och svårhanterliga spänningstillstånd inte kan undvikas. Den lämpar sig även väl för svetsning av galvaniserad plåt.

• Hög kvalitet: Goda hållfasthets- och svetsningsegenskaper för tillförlitliga resultat.
• Flexibel användning: Anpassad för DC+, DC-, AC och stigande vertikalsvetsning.
• Effektivitet: Utbyte på 125 %.
• Robust svetsgods: Lämplig för konstruktioner med svåra spänningstillstånd.
• Materialanpassning: Kan användas vid svetsning av galvaniserad plåt.

Utbyte:
125 %

Strömart:
DC+(-), AC
Tomgångsspänning (OCV): 65 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• Rörtråd: OK Tubrod 15.14, 15.17, PZ6113, 6138

Elektrodklass:

• SFA/AWS A5.1: E7018
• EN ISO 2560-A: E 42 3 B 32 H5

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• C: 0,06 %
• Si: 0,5 %
• Mn: 1,1 %

Mekaniska värden:

• Sträckgräns (ReL): 490 MPa
• Brottgräns (Rm): 575 MPa
• Förlängning (A5): 30 %

Slagseghet, KV:

• -20 °C: 110 J
• -30 °C: 60 J
• -40 °C: 50 J

Godkännanden och certifieringar:

• ABS: 3H10, 3Y
• BV: 3, 3YHH
• DB: 10.039.06
• DNV: 3YH10
• GL: 3YH10
• LR: 3, 3Y H15
• PRS: 3YH10
• RS: 3YHH
• VdTÜV: 00625
• CE: EN 13479

OK 55.00 är en robust, olegerad allströmselektrod som är särskilt utvecklad för svetsning av höghållfasta låglegerade stål och stålgjutgods. Elektroden erbjuder hög kvalitet och pålitlig prestanda i krävande applikationer där hållfasthet, säkerhet och långsiktighet är avgörande.

• Mycket god sprödbrottsäkerhet vid låga temperaturer.
• Utmärkt varmspricksäkerhet i svetsgodset.
• Svetsgods med starka mekaniska egenskaper och hög slagseghet.
• Flexibel användning med både växelström och likström.

Strömart:
AC, DC+

Elektrodklass:

• SFA/AWS A5.1: E7018-1H4 R
• CSA W48: E4918-1-H4
• EN ISO 2560-A: E 46 5 B 32 H5

Kemisk sammansättning:

• C: 0,06 %
• Si: 0,5 %
• Mn: 1,5 %

Mekaniska värden:

• Sträckgräns (ReL): 500 MPa
• Brottgräns (Rm): 590 MPa
• Förlängning (A5): 28 %
• Slagseghet (KV): -45 °C / 105 J, -50 °C / 100 J

Godkännanden och certifieringar:

• ABS: 4YQ420 H5
• BV: 3Y H5
• CE: EN 13479
• DB: 10.039.03
• DNV-GL: 3Y H5
• LR: 3Y H5
• UKCA: EN 13479
• VdTÜV: 00632

Snabbsvetsande allströms högutbyteselektrod, särskilt utvecklad för effektiv och tillförlitlig kälsvetsning i grövre material. Elektroden är lätt att tända och återtända, vilket bidrar till ett smidigt arbetsflöde och hög produktivitet. Den ger en likbent, slät och estetiskt jämn svetsprofil med enkel slagglossning.

Elektroden är lämplig för svetsning av allmänna konstruktionsstål, tryckkärlsstål och fartygsstål inom ordinära hållfasthetsklasser.

• Utbyte: 180 %
• Strömart: DC+(-), AC
• Tomgångsspänning (OCV): 50 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• Rörtråd: OK Tubrod 15.18, 14.13 samt PZ6111HS

Elektrodklass:

• EN ISO 2560-A: E 42 0 RR 73
• SFA/AWS A5.1: E7024

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: = 0,12 %, Si: 0,4 %, Mn: 0,7 %
• Sträckgräns (Rp0,2): 480 MPa
• Brottgräns (Rm): 555 MPa
• Förlängning (A5): 26 %
• Slagseghet (KV): 50 J vid 0 °C

Godkännanden och certifieringar:

• ABS: 2
• BV: 2
• CE: EN 13479
• DB: 10.039.28
• DNV: 2
• GL: 2Y
• LR: 2, 2Y
• PRS: 2
• RS: 2
• Sepros: UNA 408919
• VdTÜV: 00634

Basisk elektrod utvecklad för fallande svetsning av stumfogar i rör. Elektroden ger ett svetsgods med goda mekaniska egenskaper och mycket låg vätehalt, vilket bidrar till hög kvalitet och ökad driftsäkerhet i svetsförbandet.

Elektroden är även väl lämpad för häftsvetsning och ger tunna, jämna och precisa häftor. Detta möjliggör effektiv montering och god kontroll inför den fortsatta svetsningen.

• Strömart: DC+
• Elektrodklass:
  SFA/AWS A5.5: 8018-G
  EN ISO 2560-A: E 46 4 B 41 H5
• Typisk kemisk analys, helsvetsgods (%):
  C: 0,08 · Si: 0,5 · Mn: 1,2 · P: 0,015 · S: 0,015
• Typiska mekaniska egenskaper, helsvetsgods:
  Sträckgräns: = 460 MPa
  Brottgräns: = 630 MPa
  Förlängning: 25 %
• Slagseghet, KV:
  -20 °C: = 100 J
  -40 °C: < 80 J
• Godkännanden och certifieringar:
  ABS: 3Y
  BV: 3Y HH, CL
  DNV: 3 YH10
  DS: EN499
  GL: 4Y46HH
  LR: 4Y40, H10
  RS: 4Y46HH
  SFS: EN 499
  SS: EN 499
  VdTÜV: 02591
  CE: EN 13479

Basisk allroundelektrod med mycket goda svetsegenskaper, utvecklad för att leverera hög kvalitet, stabilitet och tillförlitliga resultat i krävande svetsapplikationer. Elektroden ger en mjuk och stabil ljusbåge, vilket bidrar till en effektiv och kontrollerad svetsprocess.

Den är särskilt väl lämpad för rörsvetsning och ger en jämn, fin rotsträng med god anflytning mot fogkanterna. Den goda slagglossningen minskar risken för slagginneslutningar och bidrar till en renare svets med hög finish och långsiktig hållbarhet.

• Utbyte: 60–65 %
• Strömart: DC+ (-)
• Elektrodklass:
  SFA/AWS A5.1: E7018-1
  EN ISO 2560-A: E 42 4 B 42

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• FCAW: OK Tubrod 15.14, 15.17; PZ6113, 6138

Typiska värden för helsvetsgods

• Kemisk sammansättning: C: =0,06 %, Si: 0,55 %, Mn: 1,0 %
• Sträckgräns (Rp0,2): 420 MPa
• Brottgräns (Rm): 510–560 MPa
• Förlängning (A5): 28 %
• Slagseghet, KV:
  -20 °C: 54 J
  -40 °C: 47 J

Godkännanden och certifieringar:

• ABS: 3H5, 3Y
• BV: 3, 3YHH
• CE: 13479
• DNV: 4YH10
• GL: 3YH10
• LR: 3, 3Y H10
• RS: 4Y42HH
• VdTÜV: 02556

Förkopprad Mag-svetstråd för svetsning av korrosionströga stål typ Cortén, Domex 350W etc samt i viss utsträckning höghållfasta stål. Typiska applikationer: Korrosionströga konstruktioner, skorstenar, ugnar, tryckkärl.

Dubbelmantlad basisk allpositionselektrod. Lättsvetsad i alla lägen. Stabil ljusbåge, lättslaggad och okänslig för stålföroreningar.

Belagd elektrod med rutil-basiskt hölje, utvecklad för hårdpåläggning på olegerade material samt finkorniga kol-manganstål. Elektroden är särskilt lämpad för detaljer som utsätts för extrem nötning i kombination med slagpåverkan.

Den ger en slitstark och pålitlig beläggning för krävande industriella applikationer, exempelvis:

• Transportskruvar
• Skoptänder
• Mixerblad

Strömart:
DC+ / AC

Exempel på motsvarande tillsatsmaterial:
Rörtråd: UTP SK 258 TiC-G

Elektrodklass:

• DIN 8555: E 10-UM-60-GRZ
• EN 14700: EZ Fe14
• AWS A5.13: ~ E FeCr-A 1

Sömlös metallpulverfylld rörtråd för en eller fler flerlagersvetsning av kol, kol-mangan och liknande ståltyper, inklusive finkornsbehandlade stål med Argon-CO2 skyddsgas eller ren CO2. God svetsbarhet, utmärkt svetsutseende, minimalt med sprut och mycket goda mekaniska egenskaper vid låga temperaturer (-60 grader C), såväl i svetsat tillstånd som efter värmebehandling. Lämplig för automatiserad eller robotiserad svetsning och för rotsträngar i rör och stumfogar.

Allpositionell rutil flussfylld tråd för skeppsbyggnad och allmänna konstruktionsapplikationer för svetsning av olegerade stål som använder Argon-CO2 eller ren CO2-skyddsgas.

Allpositionell rutil flussfylld tråd, utvecklad för skeppsbyggnad och generella konstruktionsapplikationer. Tråden är anpassad för effektiv och tillförlitlig svetsning av olegerade stål med Argon-CO2-blandning eller ren CO2 som skyddsgas.

• Strömart: DC+
• Skyddsgas: M21, C1
• Kemisk sammansättning: C: 0,06 %, Si: 0,50 %, Mn: 1,20 %

Mekaniska värden

• Sträckgräns (Re): 500 MPa
• Brottgräns (Rm): 580 MPa
• Förlängning (A5): 26 %

Klassificering

• EN ISO 17632-A
• EN ISO 17632-B
• AWS A5.20 / SFA-5.20
• T 46 4 P M21 1 H10
• T 49 4 T1-1M21A-UH10
• E71T-1/T-9/T-12M-JH8
• T 42 2 P C1 1 H5
• T 49 2 T1-1C1A-UH5
• E71T-1/T-9/T-12C-JH4

Lämpliga basmaterial

S235JR–S355JR, S235JO–S355JO, S450JO, S235J2–S355J2, S275N–S460N, S275M–S460M, P235GH–P355GH, P275NL1–P460NL1, P215NL, P265NL, P355N, P285NH–P460NH, P195TR1–P265TR1, P195TR2–P265TR2, P195GH–P265GH, L245NB–L415NB, L450QB, L245MB–L450MB, GE200–GE240 samt skeppsbyggnadsstål A, B, D, E och AH 27S–EH 36.

Tråden är även lämplig för bland annat följande ASTM- och API-kvaliteter: ASTM A 106 Gr. A, B och C; A 181 Gr. 60 och 70; A 283 Gr. A och C; A 285 Gr. A, B och C; A 350 Gr. LF1; A 414 Gr. A–G; A 501 Gr. B; A 513 Gr. 1018; A 516 Gr. 55, 60, 65 och 70; A 573 Gr. 58, 65 och 70; A 588 Gr. A och B; A 633 Gr. C och E; A 662 Gr. B; A 711 Gr. 1013; A 841 Gr. A samt API 5L Gr. B, X42, X52, X56, X60 och X65.

Godkännanden och certifieringar

• TÜV (11164.)
• DB (42.014.35)
• ABS
• LR
• DNV
• BV
• CWB
• RINA
• CE

Sömlös rutil rörtråd för effektiv en- och flerlagersvetsning av olegerade material samt finkornsbehandlade kol-manganstål. Produkten erbjuder hög svetskvalitet och pålitlig prestanda i samtliga svetslägen.

• Utmärkt svetsbarhet i alla lägen
• Hög svetshastighet för effektiv och produktiv svetsning
• Låg sprutbildning och ett jämnt, estetiskt svetsutseende
• Snabbstelnande slagg med god slagglossning
• Särskilt lämplig för fartygs-, bro- och andra stålkonstruktioner där svetsens utseende och kvalitet är viktiga
• Kan användas med standardiserad MIG/MAG-utrustning

Skyddsgas:
M21–M35; C1

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: BÖHLER EMK 6
• MIG/MAG: BÖHLER SG 2
• Elektrod: BÖHLER FOX EV 50

Elektrodklass:
EN ISO 17632-A: T46 4 P M 1 H5, T46 2 P C 1 H5
EN ISO 17632-B: T555T1-1MA-H5, T553T1-1CA-H5
AWS A5.36: E71T1-M21A4-CS1-DH4, E71T1-C1A2-CS1-DH4
AWS A5.36M: E491T1-M21A4-CS1-DH4, E491T1-C1A3-CS1-DH4

Slagseghet, KV:

• Vid +20 °C: 110 J
• Vid -40 °C: 60 J

Godkännanden och certifieringar:

• TÜV-D
• DB
• GL
• DNV
• ABS
• LR
• BV
• RINA
• RS
• CE

Metallpulverfylld rörtråd som är utvecklad för effektiv och kvalitetssäkrad MAG-svetsning. Tråden ger minimalt med kiselöar, vilket reducerar behovet av efterbehandling och bidrar till en mer rationell arbetsprocess.

• Väsentligt högre svetshastighet jämfört med solid MAG-tråd.
• Hög och jämn svetskvalitet med förbättrad produktivitet.
• Lägre rökemissioner än jämförbara produkter, vilket bidrar till en bättre arbetsmiljö.
• Möjlighet till spraybågsvetsning redan vid cirka 160 A, vilket minskar risken för svetsdeformationer.
• Som jämförelse uppnås spraybåge med solidtråd normalt vid cirka 200 A för 1,0 mm tråd och 230 A för 1,2 mm tråd.

Skyddsgas:
Ar/20 % CO2 (M21)

Strömart:
DC+

Elektrodklass:
SFA/AWS A5.18: E70C-6M H4
EN 758: T 46 4 M M 2 H5

Typiska värden för helsvetsgods

Kemisk sammansättning, %:

• C: 0,05
• Si: 0,4–0,8
• Mn: 1,1–1,6
• Ni: 0,5

Mekaniska värden:

• Sträckgräns: 475 MPa
• Brottgräns: 550 MPa
• Förlängning: 30 %

Slagseghet, KV:

• Provningstemperatur: -40 °C
• Slagseghetsvärde: 90 J

Godkännanden och certifieringar:

• ABS: 4Y40M H5 (Ar/20 % CO2)
• BV: 4Y40 H5 (Ar/20 % CO2)
• CE: EN 13479
• DB: 42.039.38 (Ar/20 % CO2)
• DNV: IV Y40MS(H5) (Ar/20 % CO2)
• GL: 4Y40H5S (Ar/20 % CO2)
• VdTÜV: 12152 (Ar/20 % CO2)

Samtliga godkännanden avser tråddimension 1,2 mm, med undantag för CE.

Coreweld 89 är en metallpulverfylld rörtråd för svetsning av ultrahållfasta stål med en minimi-sträckgräns på 900 MPa. Dessa stål är framtagna för att skapa lättare strukturer med högre prestanda, med god kostnadseffektivitet och en lägre påverkan på miljön. Det är väldigt viktigt vid svetsning av höghållfasta stål att man använder sig av tillsatsmaterial med låg vätehalt för att undvika kallsprickor (vätesprickor). Coreweld 89 uppfyller dessa höga krav för AWS H4 och EN ISO. Rörtråden har väldigt bra slagseghets egenskaper ner till -40 ºC och låg väteupptagningsförmåga.

OK Tubrod 14.11 är en metallpulverfylld rörelektrod för svetsning av ordinära och höghållfasta stål. Den är särskilt utvecklad för robotsvetsning och mekaniserad svetsning, med mycket goda egenskaper vid arbete i tunn plåt.

Elektroden har ett brett parameterområde och är väl lämpad för svetsning med låg spänning i spraybåge. Detta bidrar till minskad risk för genombränning vid varierande passning och ger en tryggare samt mer effektiv svetsprocess. OK Tubrod 14.11 kan användas i samtliga svetslägen, både vid manuell och mekaniserad svetsning i klena till medelgrova plåttjocklekar.

Med hög svetsgodskvalitet, utmärkta startegenskaper och mycket låg sprutbildning erbjuder OK Tubrod 14.11 en pålitlig och produktiv lösning för krävande svetsapplikationer. Jämfört med andra metallpulverfyllda rörelektroder ger den dessutom högre utbyte och högre insvetshastighet.

• Utvecklad för robotsvetsning och mekaniserad svetsning
• Passar ordinära och höghållfasta stål
• Brett parameterområde för ökad flexibilitet
• Lämplig för lågspänningssvetsning i spraybåge
• Minskar risken för genombränning vid varierande passning
• Kan användas i alla svetslägen, manuellt eller mekaniserat
• Hög svetsgodskvalitet, hög insvetshastighet och högt utbyte
• Utmärkta startegenskaper och mycket låg sprutbildning

Skyddsgas:
Ar/20 % CO₂ (M21)

Strömart:
DC+

Elektrodklass:

• SFA/AWS A5.18: E70C-6M H4
• EN 758: T 42 4 M M 3 H5

Typiska värden för helsvetsgods

Kemisk sammansättning:

• C: 0,08 %
• Si: 0,6 %
• Mn: 1,6 %

Mekaniska värden:

• Sträckgräns: 420 MPa
• Brottgräns: 510–600 MPa
• Förlängning: 22 %

Slagseghet, KV:

• Provningstemperatur: -40 °C
• Slagseghetsvärde: 54 J

Godkännanden och certifieringar:

• ABS: 4Y400SA (Ar/20 % CO₂)
• BV: S 3Y M HH (Ar/20 % CO₂)
• CE: EN 13479
• DB: 42.039.28 (Ar/20 % CO₂)
• DNV: IIIY40 H5 (Ar/20 % CO₂)
• LR: 4Y40S H5 (Ar/20 % CO₂)
• VdTÜV: 02133 (Ar/20 % CO₂)

Blankdragen och metallpulverfylld rörelektrod utan slaggbildare, särskilt utvecklad för effektiv höghastighetssvetsning i käl- och stumfogar. Elektroden är avsedd för liggande position samt horisontalläge vid svetsning av ordinära och allmänna konstruktionsstål med en brottgräns på upp till 510 N/mm².

Produkten ger en mycket stabil ljusbåge inom samtliga strömområden och bidrar till ett jämnt och kvalitativt strängutseende. Svetsresultatet kännetecknas av minimal risk för diken och sprut, vilket skapar förutsättningar för hög produktivitet, god finish och minskat efterarbete. För svetsning i vertikal- och underuppläge rekommenderas dimensionen 1,2 mm.

• Användningsområde: Höghastighetssvetsning i kälfogar och stumfogar i ordinära och allmänna konstruktionsstål.
• Svetspositioner: Liggande och horisontalläge. Vertikal- och underuppläge utförs med dimensionen 1,2 mm.
• Fördelar: Stabil ljusbåge, jämnt strängutseende samt frånvaro av diken och sprut.
• Skyddsgas: Ar + 20 % CO2 (M21).
• Strömart: DC+.

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63 och 12.64
• MMA: OK Femax 33.80, 33.84 och OK 48.00

Elektrodklass:

• SFA/AWS A5.18: E70C-6M
• EN 758: T 42 2 M M 2 H5

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,06 %, Si: 0,6 %, Mn: 1,5 %
• Sträckgräns (ReL): 480 MPa
• Brottgräns (Rm): 510–640 MPa
• Förlängning (A5): 22 %
• Slagseghet (KV): 90 J vid -20 °C

Godkännanden och certifieringar:

• ABS: 3SA 3YSA
• BV: SA3YM
• DB: 42.039.03
• DNV: IIIYMS
• GL: 3YS
• LR: 3S 3YS
• VdTÜV: 09086
• MoD(N): MS < 25 mm, B&BX < 12 mm
• CE: EN 13479

Metallpulverfylld rörelektrod. För svetsning av olegerade och finkornstål, speciellt utvecklad för svetsning vid lägre strömstyrkor (+ pol).

Fluxfylld rörelektrod av rutiltyp, utvecklad för effektiv och tillförlitlig svetsning av ordinära och höghållfasta konstruktionsstål. Elektroden har en tjockväggig konstruktion med egenskaper jämförbara med rutila högutbyteselektroder och erbjuder god slagseghet ned till –20 °C.

Produkten ger hög svetskvalitet, ett jämnt strängutseende och en slagg som ofta är självlossnande, vilket bidrar till effektiv efterbearbetning och god produktivitet.

• De grövre dimensionerna är särskilt lämpade för horisontalsvetsning, främst vid kälfogar.
• Dimensionen 1,2 mm är anpassad för svetsning i vertikala svetslägen.
• Kan med fördel användas tillsammans med keramiska rotstöd.
• Redovisade typiska värden baseras på användning med skyddsgasen Ar + 20 % CO₂ (M21).

Skyddsgas:
Ar + 20 % CO₂ (M21) eller CO₂ (C1)

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63 och 12.64
• MMA: OK 48.00, OK Femax 33.80 och 38.95

Elektrodklass:

• EN 758: T 42 2 1Ni R C 3 H10
• EN 758: T 46 2 1Ni R M 3 H

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• C: 0,055 %
• Si: 0,45 %
• Mn: 0,9 %
• Ni: 0,75 %

Mekaniska värden:

• Sträckgräns (Rp0,2): 460 MPa
• Brottgräns (Rm): 545–630 MPa
• Förlängning (A5): 26 %

Slagseghet, KV:

• Provningstemperatur: –20 °C
• Slagseghetsvärde: 54 J

Godkännanden och certifieringar:

• ABS: 3SA, 3YSA
• BV: SA3 3YMHH
• CL: CRS 3YH10S
• DB: 42.105.06
• DNV: III YMS (H10)
• GL: 3YH10S
• LR: 3S 3YS
• PRS: 3Y10S
• VdTÜV: 03013
• CE: EN 13479

FILARC PZ6113 är en rutilbaserad fluxfylld rörelektrod, särskilt utvecklad för högproduktiv och effektiv svetsning i samtliga svetslägen. Elektroden är en mångsidig universallösning som används av skeppsvarv i hela Europa, där höga krav ställs på kvalitet, driftsäkerhet och jämna svetsresultat.

En viktig fördel är att dimensionen 1,4 mm ger goda svetsresultat med samma inställning i alla lägen. Lägessvetsning utförs i spraybågsområdet för respektive elektroddimension, vid relativt hög strömstyrka. FILARC PZ6113 lämpar sig även väl för användning tillsammans med keramiskt rotstöd.

Angivna typiska värden gäller vid användning av skyddsgasen Ar + 20 % CO₂ (M21).

• Skyddsgas: Ar + 20 % CO₂ (M21) eller CO₂ (C1)
• Strömart: DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63 och 12.64
• MMA: OK 48.00, OK Femax 33.80 och 38.84

Elektrodklass:

• EN 758: T 42 2 P C 1 H5
• EN 758: T 46 2 P M 1 H10
• SFA/AWS: E71T-1C
• SFA/AWS: E71T-1M

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,06 %, Si: 0,5 %, Mn: 1,2 %
• Sträckgräns (ReH): 460 MPa
• Brottgräns (Rm): 550–640 MPa
• Förlängning (A5): 22 %
• Slagseghet, KV: 54 J vid provningstemperaturen -20 °C

Godkännanden och certifieringar:

• ABS: 3SA, 3YSA
• BV: SA3 3YMHH
• CRS: 3YH10S
• DB: 42.105.07
• DNV: III YMS (H10)
• GL: 3YH10S
• LR: 3S 3YS H15
• PRS: 3YH10S
• RINA: 2YS (C1), 3YS (M21)
• RS: 3YHHS
• VdTÜV: 04902
• CE: EN 13479

Metallpulverfylld rörelektrod avsedd för svetsning i olegerade, manganlegerade och allmänna konstruktionsstål med kolsyra eller blandgas som skyddsgas. FAMILIARC™ MX-100T är utvecklad för svetsning i alla lägen och svetsar med en stabil ljusbåge ned till 50 Ampere, det gör att tråden är ett utmärkt val vid ensidig svetsning av rotsträngar med hög produktivitet jämfört med svetsning med belagda elektroder eller Tig. FAMILIARC™ MX-100T har goda svetsegenskaper i såväl kort som spray området gör att tråden har ett stort användningsområde, i såväl manuell, robotiserad och mekaniserad svetsproduktion. Tråden ger minimalt med slagg och svetsar med en stabil och lugn ljusbåge med minimalt svetsstänk och en jämn och slät svetssträngyta med mjuka fattningskanter mellan svetsträng och grundmaterialet.

FAMILIARC MX-A70C6LF är en metallpulverfylld rörelektrod utvecklad för effektiv och högkvalitativ svetsning i olegerade stål och allmänna konstruktionsstål. Produkten används med blandgas som skyddsgas och är särskilt anpassad för högproduktiv svetsning av mindre a-mått samt tunnare till medelgrova grundmaterial i horisontellt och vertikalt nedåtgående läge.

Elektroden erbjuder mycket goda svetsegenskaper även vid lägre svetsparametrar jämfört med exempelvis FAMILIARC MX-A100. Beteckningen ”LF” står för ”Low Fume” och innebär reducerad rökutveckling, vilket bidrar till en bättre och tryggare arbetsmiljö.

• Stabil och lugn ljusbåge för hög processkontroll och pålitliga resultat.
• Minimalt svetsstänk samt jämn och slät svetssträng med mjuka övergångar mot grundmaterialet.
• Djup och bred inträngningsprofil för god hållfasthet och kvalitet i svetsfogen.
• Flexibla matningsegenskaper och möjlighet att användas inom både låga och höga strömparametrar.
• Kan ge minst 20 % högre insvetstal jämfört med solidelektrod vid motsvarande applikation.

Materialklass: VM85
Diameter: 1,2 mm
Driftström: 150–350 A
Spänning: 25–36 V
Skyddsgas: 80 % Ar / 20 % CO2

Godkännanden och klassificeringar:

• EN ISO 17632-A-T 42 3 M M 3 H5
• AWS A5.18 E70C-6M

Rutil rörelektrod för svetsning med blandgas som skyddsgas. TRUSTARC™ DW-A55L är utvecklad för svetsning i alla lägen och rörelektrodens sammansättning i kombination med Ni-legeringshalt på 1, 5% ger ett finkornigt svetsgods med goda mekaniska och slagseghetsvärden ned till -60° C i obehandlat tillstånd. TRUSTARC™ DW-A55L är en högproduktiv allround tråd, som svetsar med en stabil och lugn ljusbåge och ger ett själv lossande slaggtäcke med minimalt svetsstänk och en jämn och slät svetssträngyta. Typiska andvändarsegment av TRUSTARC™ DW-A55L är ex. offshore, onshore, skeppsbyggnad, petrokemisk, brokonstruktioner, etc.

Dubbelbelagd elektrod med mycket goda svetsegenskaper i samtliga svetspositioner, med undantag för vertikalt nedåtgående svetsning. Den välkontrollerade ljusbågen ger hög precision och gör elektroden särskilt lämplig för arbete i obekväma eller svåråtkomliga positioner.

• Utmärkt rotgenomträngning för tillförlitliga och hållbara svetsförband.
• Stabil och välkontrollerad ljusbåge som underlättar noggrant svetsarbete.
• Mycket god lämplighet för svetsning med både likström och växelström.
• Minimal sprutbildning och enkel slaggborttagning för effektiv efterbearbetning.
• Jämna och estetiskt tilltalande svetssträngar med hög kvalitet.
• Väl lämpad för användning med mindre svetsaggregat.
• Låg vätehalt i svetsgodset (HD), vilket bidrar till ökad trygghet och minskad risk för vätesprickor.

Strömart:
DC+ / AC

Elektrodklass:
EN ISO 2560-A: E 42 3 B 1 2 H10
EN ISO 2560-B: E4916 AU
AWS A5.1 / SFA-5.1: E7016
AWS A5.1M: E4916

Basmaterial:
S235JR–S355JR, S235JO–S355JO, S235J2–S355J2, S275N–S420N, S275M–S420M, P235GH–P355GH, P355N, P285NH–P420NH, P195TR1–P265TR1, P195TR2–P265TR2, P195GH–P265GH, L245NB–L415NB, L245MB–L415MB, GE200–GE240.

ASTM A 106 Gr. A, B, C; A 181 Gr. 60, 70; A 283 Gr. A, C; A 285 Gr. A, B, C; A 414 Gr. A, B, C, D, E, F, G; A 501 Gr. B; A 516 Gr. 55, 60, 65, 70; A 573 Gr. 58, 65, 70; A 588 Gr. A, B; A 633 Gr. A, C, D; A 662 Gr. A, B, C; A 678 Gr. A, B; A 711 Gr. 1013; API 5L Gr. B, X42, X52, X56 och X60.

Kemisk sammansättning:

• C: 0,06 %
• Si: 0,65 %
• Mn: 1,05 %

Mekaniska värden:

• Sträckgräns (Rp0,2): 440 MPa
• Brottgräns (Rm): 550 MPa
• Förlängning (A5): 28 %
• Slagseghet KV: 170 J vid +20 °C och 50 J vid -30 °C

Godkännanden och certifieringar:

• TÜV (10572)
• DB (10.138.12)
• LR
• DNV
• CE

OK AristoRod™ 12.50 är en oförkopprad, mangan-kisellegerad solidtråd utvecklad för MAG-svetsning av olegerade stål. Produkten är väl lämpad för allmänna konstruktionsstål, tryckkärlsstål, skeppsbyggnadsstål samt finkornbehandlade kolmanganstål med en sträckgräns på upp till 420 MPa.

Tråden är ytbehandlad med ESAB:s unika ASC-metod – en modern beläggningsteknik som bidrar till hög kvalitet, pålitlig drift och effektiv svetsning. Tekniken ger särskilt god prestanda vid robotsvetsning och andra automatiserade svetsprocesser.

Viktiga fördelar:

• Mycket goda startegenskaper för en effektiv och stabil svetsprocess.
• Problemfri trådmatning vid höga matningshastigheter och vid användning av långa matarkablar.
• Stabil ljusbåge även vid höga svetsströmmar.
• Lågt sprut och låg rökutveckling för en renare arbetsmiljö och minskat efterarbete.
• Reducerat slitage på kontaktmunstycken, vilket bidrar till lägre underhållsbehov.
• Förbättrat korrosionsskydd på tråden för tryggare hantering och långsiktig kvalitet.

Skyddsgas:
Ar + 20 % CO2 (M21) eller CO2 (C1)

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MMA: OK 48.00
• Rörtråd: OK Tubrod 14.12, 14.13, 15.14

Elektrodklass:

• SFA/AWS A5.18: ER70S-6
• EN 440: G3Si1

Typiska värden för helsvetsgods:

Trådens sammansättning:
C: 0,1 %    Si: 0,8 %    Mn: 1,5 %

Mekaniska värden:

• Sträckgräns (ReL): 470 MPa
• Brottgräns (Rm): 560 MPa
• Förlängning (A5): 26 %

Slagseghet, KV:

• +20 °C: 130 J
• -20 °C: 90 J
• -30 °C: 70 J

Godkännanden och certifieringar:

• ABS: 3SA, 3YSA
• BV: SA3YM
• CWB: CSA W48
• DB: 42.039.29
• DNV: III YMS
• DS: EN 440
• GL: 3YS
• LR: 3S, 3YS
• Ü: 42.039/1
• VdTÜV
