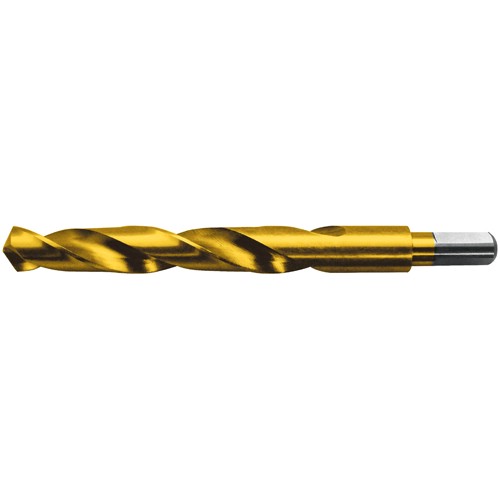

Spårutförande: Högergående normalspiral med breda spår för effektiv spåntransport och stabil borrning.
Spetsvinkel: 118° med DORMER P.S. Point – en speciell spetsgeometri som ger förbättrad lägesnoggrannhet och hög precision.
Ytbehandling: Blank kropp och TiN-belagd skärande del för ökad slitstyrka, längre livslängd och tillförlitlig prestanda.
Användningsområde: Anpassad för normala borrningsarbeten där kvalitet, effektivitet och noggrannhet är viktiga.
Standarder: DIN 338 RN / BS 328 / ISO 235.
* = SB-förpackade.

Produktinformation

Tolerans: ISO 2.
Skärfas:

• Nr 1 – Förtapp med 6–8 fasade gängor.
• Nr 2 – Mellantapp med 4–6 fasade gängor.
• Nr 3 – Bottentapp med 2–3 fasade gängor.

Spånvinkel: 7°.
Spårutförande: Raka spår för stabil och effektiv spånavledning.
Ytbehandling: Blank.
Användningsområde: Avsedd för pålitlig gängning i genomgående hål och bottenhål i de flesta material.
Standard: ISO 529.

Passande hållare och bommar inkluderar DCLNR/L samt A..-DCLNR/L12. Dessa alternativ erbjuder kvalitet, stabilitet och tillförlitlig funktion för en effektiv och professionell bearbetning.

4-skärigt hammarborr med SDS-Plus-fäste, utvecklat för effektiv och precisionssäker borrning i krävande material. Den solida HM-karbidspetsen ger exakt centrering på hårda och jämna ytor, vilket bidrar till hög kvalitet och ett tillförlitligt resultat.

• Fyra symmetriska 90°-skärkanter säkerställer runda hål och minskar risken för att borret fastnar vid kontakt med armeringsjärn.
• Stora ingångskanaler möjliggör effektiv borttransport av borrdamm för en smidigare och mer produktiv arbetsprocess.
• Fyra symmetriska ingångskanaler ger låga vibrationer samt ett jämnt och lågt slitage på borret.
• Lämpligt för borrning i tegel, betong, armerad betong och natursten.
• Diameter: Ø 18 mm med slitstark karbidspets.

Borr med arbetslängd 400–940 mm: För bästa precision och långsiktig hållbarhet rekommenderas förborrning med ett kortare borr i samma diameter.

CoroTap 300 är en metriskt gängtapp för effektiv och tillförlitlig gängning av bottenhål. Verktyget är utformat för hög precision, god spånevakuering och långsiktig prestanda i krävande bearbetningsmiljöer.

• Skaftform: DIN 371
• Tolerans: 6H
• Skärfas: Form C – gradtapp med 2–3 fasade gängor
• Spårutförande: Spåndragande högerspiral på 45° med bakfasning för effektiv spånavledning
• Ytbehandling: PVD AlCrN, som bidrar till hög slitstyrka och pålitlig verktygslivslängd
• Användningsområde: Gängning av bottenhål
• Dimensionsområde: M2–M64

Rekommenderade hållare för denna applikation är SVJBR/L och SVUBR/L, vilka bidrar till en stabil, effektiv och tillförlitlig bearbetning.

Passande hållare och bommar: SCLCR/L.

Spårutförande: Högergående normalspiral för stabil och effektiv spånavgång.

Spetsvinkel: 135° korsspets för förbättrad centrering och precision. Dimensioner upp till 2,9 mm har 118° spets.

Ytbehandling: TiN-beläggning (titannitrid) som bidrar till ökad slitstyrka och längre livslängd. Utföranden under 2,0 mm levereras med blank yta.

Användningsområde: Anpassad för normala borrningsarbeten med fokus på kvalitet, tillförlitlighet och effektivitet.

Standard: Tillverkad enligt DIN 1897.

Spiralborr för tillförlitlig och noggrann bearbetning

• Material: HSS/M2 för god slitstyrka och lång livslängd.
• Ytbehandling: Blank yta med TiN-belagd skärande del för förbättrad prestanda och effektivitet.
• Spårutförande: Högergående normalspiral med breda spår samt korsspets för säker och noggrann centrering.
• Spetsvinkel: 118° för stabil och pålitlig borrning.
• Användningsområde: Anpassad för normala borrningsarbeten där kvalitet och precision är viktigt.
• Standard: Mått enligt DIN 338.

CoroTap 200 – metriska gängtappar för genomgående hål

CoroTap 200 är en pålitlig och effektiv metrisk gängtapp, utvecklad för gängning i genomgående hål. Verktyget kombinerar hög kvalitet, god spånkontroll och lång livslängd för ett stabilt och produktivt bearbetningsresultat.

• Skaftform: DIN 371
• Tolerans: 6H
• Skärfas: Form B, mellantapp med 3,5–5 fasade gängor
• Spårutförande: Raka oljespår med spåndrivande skär för effektiv spånavgång
• Ytbehandling: PVD AlCrN, som bidrar till hög slitstyrka och tillförlitlig prestanda
• Användningsområde: Gängning av genomgående hål
• Dimensionsområde: M2–M30

Hållare för hålsågar med justerbar centrumborr, utvecklad för flexibel, säker och effektiv användning vid olika typer av håltagning.

• PS1020-02: Passar hålsågar med diameter 14–30 mm. Sexkantsfäste 3/8" och 1/2"-20 UNF-gänga.
• PS1020-9: Passar hålsågar med diameter 32–210 mm. Sexkantsfäste 3/8" och 5/8"-18 UNF-gänga.
• PS1020-10: Passar hålsågar med diameter 32–210 mm. Sexkantsfäste 7/16" och 5/8"-18 UNF-gänga.

Spårutförande: Högergående normalspiral för stabil och effektiv borrning.

Spetsvinkel: 118° för dimensioner från 14,00 till 76 mm (9/16" till 3"), med urspetsad utformning som bidrar till god centrering och precisa resultat.

Ytbehandling:

• Blank yta för dimensioner under 2,5 mm.
• Ånganlöpt yta för dimensioner från och med 2,5 mm.

Användningsområde: Avsedd för tillförlitliga och noggranna borrningsarbeten i stål, gjutjärn och liknande material.

Standarder: Tillverkad enligt DIN 345 RN, BS 328 och ISO 235.

Skaftform: DIN 376
Tolerans: 6H
Skärfas: Form C med gradtapp och 2–3 fasade gängor
Spårutförande: Spåndragande högerspiral på 45° med bakfasning, för effektiv och pålitlig spånavledning
Ytbehandling: PVD AlCrN för hög slitstyrka, lång verktygslivslängd och stabil prestanda
Användningsområde: Utvecklad för noggrann och effektiv gängning i bottenhål

Metriska gängtappar CoroTap 300 finns i dimensionsområdet M2–M64 och erbjuder hög kvalitet, precision och processäkerhet i krävande gängningsapplikationer.

Utförande: Treskärigt och helslipat utförande med 90° försänkningsvinkel för noggrann och effektiv bearbetning.

Skaft: Cylindriskt skaft som ger stabil infästning och pålitlig användning.

Ytbehandling: Blank yta.

Användningsområde: Avsett för försänkning av förborrade hål i de flesta material. Vid bearbetning av sega material rekommenderas typ G142.

Standard: DIN 335 C.

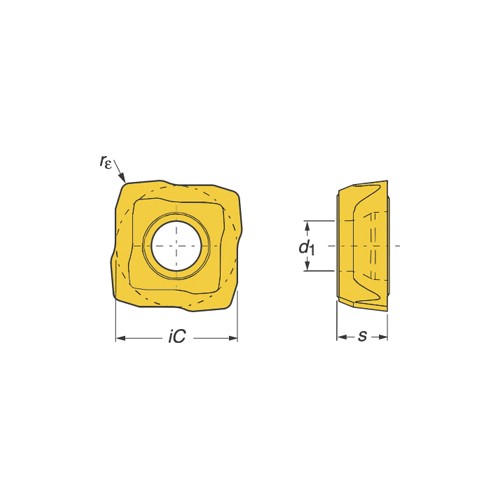

Skär för hörnfräs CoroMill 390, utvecklade för effektiv och tillförlitlig bearbetning i olika material och applikationer.

• Finns med hörnradier från R 0,2 till R 6,4.
• Tillgängliga i skärstorlekarna 11 och 17 mm.
• L: För lätt bearbetning.
• M: För medelsvår bearbetning.
• H: För tung bearbetning.
• NL: Anpassade för bearbetning av icke-järnhaltiga metaller.
• W: Wiper-skär för förbättrad ytfinish och högre produktivitet.
• P4-NL och P6-NL: Diamantskär för hög precision, lång verktygslivslängd och optimal bearbetning av icke-järnhaltiga material.

Tolerans: 6H.
Skärfas: Form B med mellantapp och 3,5–5 fasade gängor.
Spårutförande: Spåndrivande skär för effektiv spånavledning.
Ytbehandling: Ånganlöpt för ökad slitstyrka och pålitlig prestanda.
Användningsområde: Anpassad för noggrann och effektiv gängning i genomgående hål.
Standard: ISO 529.

Produktserie 880 är framtagen för att ge en säker och exakt passform för flera borrdimensioner. Serien omfattar följande storleksintervall:

• 880-01: passar borrdimensioner 12,0–13,5 mm
• 880-02: passar borrdimensioner 14,0–16,0 mm
• 880-03: passar borrdimensioner 16,5–19,5 mm
• 880-04: passar borrdimensioner 20,0–23,0 mm
• 880-05: passar borrdimensioner 24,0–29,0 mm
• 880-06: passar borrdimensioner 30,0–35,0 mm
• 880-07: passar borrdimensioner 36,0–43,0 mm
• 880-08: passar borrdimensioner 44,0–52,0 mm
• 880-09: passar borrdimensioner 53,0–63,0 mm

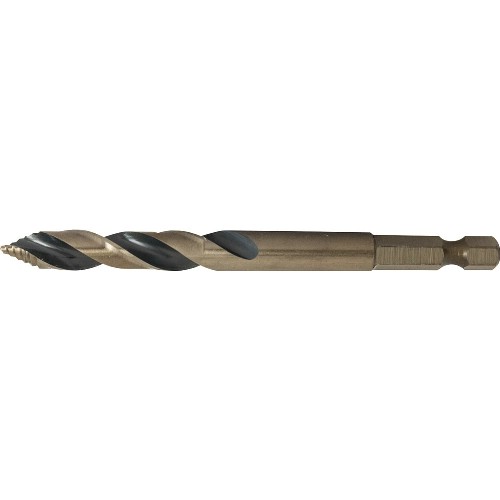

Borr med optimerad centrum- och stegborrspets som eliminerar behovet av förborrning och ger ett direkt, stabilt grepp även vid borrning i rundade ytor, exempelvis rör. Produkten är utvecklad för effektiva och noggranna borrningsarbeten i både järnhaltiga och icke-järnhaltiga material.

• Optimerad stegborrspets för snabb start utan förborrning.
• Stabil centrering vid borrning i rör och andra rundade ytor.
• Lämplig för metallplåtar, profiler och rör i järn, koppar, mässing, aluminium och rostfritt stål samt plast.
• Fäste med tre plana ytor för säkert grepp i borrchucken och maximal överföring av vridmoment.
• Utformad för pålitlig prestanda vid normala borrningsarbeten.

• Material: HSS/M2
• Spårutförande: Höger normalspiral
• Spetsvinkel: 118°
• Användningsområde: Normala borrningsarbeten
• Standard: Mått enligt DIN 338

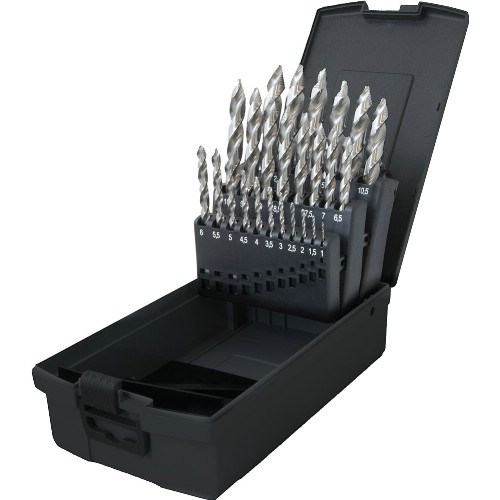

Borrsats, 25 delar – 1,0–13,0 mm

Komplett och mångsidig borrsats med 25 delar i dimensioner från 1,0 till 13,0 mm, i intervall om 0,5 mm. Borrarna är utrustade med en optimerad centrum- och stegborrspets från 3,0 mm, vilket möjliggör direkt och noggrann borrning utan behov av förborrning. Konstruktionen ger effektivt grepp även vid borrning i rundade ytor, exempelvis rör.

Borrsatsen är anpassad för tillförlitligt arbete i både järnhaltiga och icke-järnhaltiga material, såsom metallplåt, profiler, rör, koppar, mässing, aluminium, rostfritt stål och plast.

• Dimensioner: 1,0–13,0 mm i intervall om 0,5 mm
• Material: HSS/M2
• Spårutförande: Höger normalspiral
• Spetsvinkel: 118°
• Fäste: Tre plana ytor för säkert grepp i borrchucken och maximal överföring av vridmoment
• Användningsområde: För normala borrningsarbeten i metall och plast
• Standard: Mått enligt DIN 338

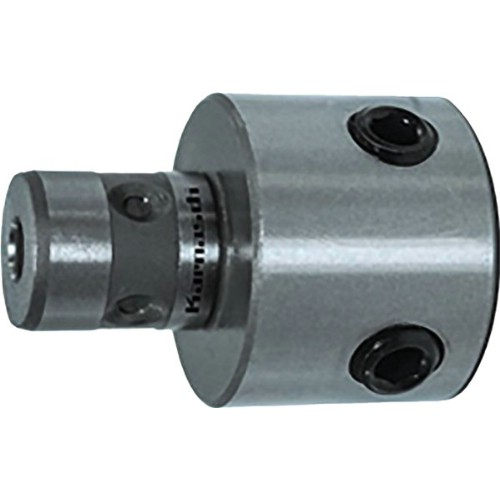

Adapter för styrpinne 6,34 mm, avsedd för säker och effektiv användning av kärnborr med Weldon- och Nitto-Universal-skaft 19 mm (3/4") på FEIN-maskiner med Quick-In-fäste. En pålitlig lösning som säkerställer kompatibilitet, precision och smidig montering vid professionell borrning.

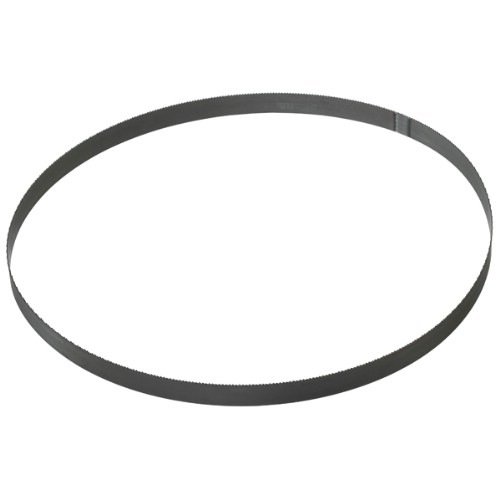

Bi-metallbandsågblad med snabbstålständer innehållande 8 % kobolt, utvecklade för hög skärhastighet, lång livslängd och pålitlig prestanda. De extremt hårda och jämna tänderna är plasmasvetsade mot en kraftig och hållbar rygg, vilket ger stabilitet, precision och effektivitet även vid krävande kapning.

• Snabbstålständer med 8 % kobolt för hög slitstyrka och lång livslängd
• Plasmasvetsad konstruktion med hårda, jämna tänder och robust rygg
• Effektiv höghastighetsågning i aluminium, vinkeljärn, brons, mässing, koppar, galvaniserade rör och mjukjärn
• Kontrollerad kapning vid låg hastighet i hårdare stål, inklusive rostfritt stål, krom, tungsten och andra svårbearbetade material

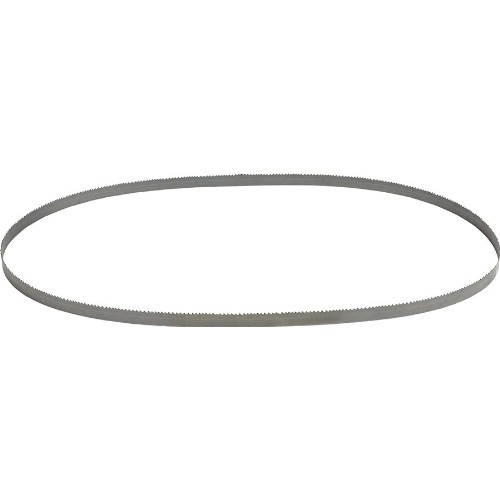

Bi-metallbandsågblad med snabbståltänder innehållande 8 % kobolt för hög slitstyrka och lång livslängd. De precisionsformade tänderna ger snabba, rena och tillförlitliga snitt med hög kvalitet.

• Bi-metallkonstruktion för styrka, hållbarhet och effektivitet
• Snabbståltänder med 8 % kobolt för ökad slitstyrka
• Precisionsformade tänder för snabba och rena kapresultat
• Optimerat för batteridrivna bandsågar
• Lämpligt för kapning av vinkeljärn, galvaniserade rör, gjutjärn och rostfritt stål

Spårutförande: Högergående normalspiral för stabil och effektiv borrning.
Spetsvinkel: 118° för pålitlig precision vid normala borrningsarbeten.
Ytbehandling – blank: Dimensioner under 1 mm, 3/64 och No. 60.
Ytbehandling – ånganlöpt: Dimensioner från 1 mm, 3/64, No. 60 och större, för ökad hållbarhet och slitstyrka.
Användningsområde: Anpassad för normala borrningsarbeten med fokus på kvalitet, noggrannhet och effektivitet.
Standarder: Tillverkad enligt DIN 338 RN, BS 328 och ISO 235.

Spårutförande: Vänsterspiral för effektiv och stabil bearbetning.

Spetsvinkel: 118° med vänsterskärande geometri för tillförlitlig borrning.

Ytbehandling:

• Blank yta för dimensioner under 3 mm.
• Ånganlöpt yta för dimensioner från 3 mm och större.

Användningsområde: Anpassad för normala borrningsarbeten i stål, gjutjärn och liknande material vid användning i vänstergående maskiner.

Standarder: Uppfyller DIN 338 LN, BS328 och ISO 235.

Spårutförande: Högergående med stor spiralvinkel för effektiv spåntransport.

Spetsvinkel: 135° för dimensioner under 1,5 mm samt 135° för dimensioner från och med 1,5 mm. Korsspetsad geometri för hög precision och god centrering.

Ytbehandling: Ånganlöpt för förbättrad slitstyrka och långsiktig prestanda.

Användningsområde: Anpassad för noggrann och effektiv borrning i austenitiska, rostfria, syra- och värmebeständiga stål.

Standarder: DIN 338 RW / BS 328 / ISO 235.

Spårutförande: Högergående med normal spiral för stabil och effektiv spånavgång.

Spetsvinkel: 118°. Dimensioner från 14 mm och större levereras urspetsade för förbättrad precision och centrering.

Ytbehandling:

• Blanka utföranden för dimensioner under 1 mm.
• Ånganlöpta utföranden för dimensioner från och med 1 mm.

Användningsområde: Avsedda för noggrann och tillförlitlig borrning av djupa hål i stål, gjutjärn och liknande material.

Standarder: DIN 340 RN / BS 328 / ISO 494.

Spårutförande: Högergående normalspiral för stabil och effektiv spånavgång.
Spetsvinkel: 118° för dimensioner upp till 1,5 mm och 135° för dimensioner från 1,5 mm och större. Korsspetsad utformning för god centrering och hög precision.
Ytbehandling: Gulanlöpt för förbättrad slitstyrka och långsiktig driftsäkerhet.
Användningsområde: Anpassad för borrning i CNC-maskiner och automatsvarvar, särskilt vid bearbetning av höghållfasta och höglegerade stål upp till 1 200 N/mm².
Standarder och godkännanden: Tillverkad enligt DIN 1897 RN, BS 328 och ISO 235.

Spårutförande: Högergående normalspiral för stabil och effektiv spånavgång.

Spetsvinkel: 118° för dimensioner under 2,3 mm samt över 13 mm. För dimensioner mellan 2,3 och 13 mm används en spetsvinkel på 135°. Samtliga borrar är korsspetsade för god centrering och hög precision.

Ytbehandling:

• Blanka för dimensioner under 1 mm.
• Ånganlöpta för dimensioner från och med 1 mm, vilket bidrar till förbättrad hållbarhet och pålitlig prestanda.

Användningsområde: Avsedda för normala borrningsarbeten i stål, rostfritt stål och gjutjärn. Borrarna är även väl lämpade för användning i handhållna maskiner och erbjuder god flexibilitet i varierande arbetsmiljöer.

Standarder: Tillverkade enligt DIN 1897 RN, BS 328 och ISO 235.

Spårutförande: Högergående, normal spiral för stabil och effektiv spånavgång.

Spetsvinkel: 118° för tillförlitlig borrning vid lättare arbeten.

Ytbehandling: Ånganlöpt yta som bidrar till god slitstyrka och funktion.

Användningsområde: Anpassad för lättare borrningsarbeten där noggrannhet och effektivitet är viktiga. För att säkerställa en trygg och långsiktig användning bör sidokrafter och för högt matningstryck undvikas, då detta kan medföra brott på fästet.

Spårutförande: Högergående spiral med stor spiralvinkel för effektiv spånevakuering och stabil bearbetning.
Spetsvinkel: 130° med specialutformad urspetsning och konvexa huvudeggar, vilket bidrar till hög precision och minskat matningstryck.
Ytbehandling: TiN-beläggning (titannitrid) för förbättrad slitstyrka, längre livslängd och tillförlitlig prestanda.
Användningsområde: Anpassad för CNC-maskiner där hög produktivitet, noggrannhet och jämn hålkvalitet är avgörande. Lämplig för håldjup upp till 4 × diametern.
Standarder: DIN 338 R / BS 328 / ISO 235.

Spårutförande: Högergående spiral med stor spiralvinkel för effektiv spånavgång och stabil bearbetning.

Spetsvinkel: 130° med särskilt urspetsad geometri och konvexa huvudeggar, vilket bidrar till noggrann centrering och hög hålkvalitet.

Ytbehandling: TiN-beläggning (titannitrid) som ger förbättrad slitstyrka, längre livslängd och pålitlig prestanda.

Användningsområde: Utvecklad främst för CNC-maskiner där hög produktivitet, precision och noggranna hål är avgörande. Lämplig för håldjup upp till 2,5 gånger diametern.

Standard: Uppfyller DIN 1897 R, BS 328 och ISO 235.

Verktygsmaterial: Koboltlegerat HSS-E-stål av mycket hög kvalitet
Spårutförande: Höger
Spetsvinkel: 130° för säker och exakt centrering
Ytbehandling: Brons
Användningsområde: Extra kort borr för effektiv och noggrann borrning i rostfritt stål samt de flesta andra material.
Standard: Tillverkat enligt DIN 1897.

Spårutförande: Högergående spiral med normal spiralvinkel och förstärkt kärna för hög stabilitet och pålitlig prestanda.

Spetsvinkel och geometri:

• 118° borrspets för dimensioner upp till och med 0,95 mm.
• 135° fyrfacettslipad spets för dimensioner från 1,00 mm till och med 1,40 mm.
• 135° korsspets från 1,50 mm och uppåt.
• Korsspetsgeometri enligt NAS 907 Aerospace Specification, borrspets typ P3.

Ytbehandling: Gulanlöpt ytbehandling, anpassad för effektiv bearbetning under krävande förhållanden.

Användningsområde: Borren är särskilt lämpad för bearbetning där hög friktionsvärme uppstår, exempelvis vid borrning i höghållfasta och hårda material. Den är ett tillförlitligt val för applikationer med höga krav på kvalitet, noggrannhet och hållbarhet, inte minst inom flygindustrin.

Standarder och specifikationer:

• DIN 338 RN
• BS 328
• ISO 235

Verktygsmaterial: HSCo

Spårutförande: Höger

Spetsvinkel: 130° för utmärkt centrering och hög precision

Ytbehandling: Blank

Användningsområde: Spectrum extrakort borr, utformat för effektiva och noggranna borrningsarbeten i en mängd olika material. Lämpligt för borrdjup upp till 3 × D.

• Tillverkat i slitstarkt HSCo för hög kvalitet och långsiktig prestanda.
• 130° spetsvinkel ger stabil centrering och minskar risken för vandring vid borrstart.
• Extrakort utförande ger god stabilitet och precision vid krävande arbeten.
• Uppfyller DIN 1897, med tumdimensioner enligt ANSI-standard.

Spectrum långa borrar är utvecklade för noggranna och effektiva borrningsarbeten i en mängd olika material. Med robust HSCo-material, utmärkt centrering och möjlighet till borrdjup upp till 10 × D erbjuder borren hög kvalitet, pålitlighet och långsiktig prestanda.

• Verktygsmaterial: HSCo för hög slitstyrka och driftsäkerhet.
• Spårutförande: Högergående.
• Spetsvinkel: 130° för utmärkt centrering och precisa resultat.
• Ytbehandling: Blank.
• Användningsområde: Anpassad för borrning i flera olika material och för borrdjup upp till 10 × D.
• Standard: Tillverkad enligt DIN 340, med tumdimensioner enligt ANSI-standard.

Högproduktiv hårdmetallborr med invändig kylkanal, utvecklad för effektiv och tillförlitlig bearbetning i de flesta material. Borren kombinerar hög kvalitet, slitstyrka och god spånevakuering för stabila resultat och lång verktygslivslängd.

• Spårutförande: Högerutförande med normalspiral och invändig kylning.
• Spetsvinkel: 140° för precis och effektiv håltagning.
• Fäste: DIN 6535HA utan spännplatta, cylindriskt skaft.
• Hårdmetallsort: K10 Micrograin för hög slitstyrka och pålitlig prestanda.
• Ytbehandling: TiAlN-beläggning för förbättrad värmetålighet och längre livslängd.
• Användningsområde: Lämplig för högproduktiv bearbetning i de flesta material.
• Standard: DIN 6537L.

Högpresterande hårdmetallborr för effektiv och noggrann bearbetning i de flesta material. Borren är utformad med invändig kylning och kylkanaler som bidrar till god spånavgång, hög processäkerhet och lång livslängd.

• Spårutförande: Högergående normalspiral med invändig kylning.
• Borrdjup: 3 x D.
• Spetsvinkel: 140° för stabil och exakt håltagning.
• Fäste: DIN 6535HA utan spännplatta, cylindriskt skaft.
• Hårdmetallsort: K10 Micrograin för hög slitstyrka och tillförlitlig prestanda.
• Ytbehandling: TiAlN, som ger ökad värmetålighet och förbättrad livslängd.
• Användningsområde: Högproduktiv borrning i de flesta material, där kvalitet, effektivitet och precision är avgörande.
• Fästealternativ: DIN 6537K.

Högpresterande hårdmetallborr för effektiv och noggrann bearbetning i de flesta material.

• Spårutförande: Högergående normalspiral.
• Borrdjup: 3 x D.
• Spetsvinkel: 140°, för stabil och precis håltagning.
• Fäste: DIN 6535HA utan spännplatta, med cylindriskt skaft.
• Hårdmetallsort: K10 Micrograin för hög slitstyrka och lång livslängd.
• Ytbehandling: TiAlN, som bidrar till förbättrad värmetålighet och effektiv bearbetning.
• Användningsområde: Högproduktiv borrning i de flesta material med fokus på kvalitet, tillförlitlighet och resultat.
• Standard: DIN 6537K.

Spiralborr med nedsvarvat 13 mm Tri-flat-fäste, utvecklad för effektiva och noggranna borrningsarbeten.

• Material: HSS/M2 för god hållbarhet och pålitlig prestanda.
• Ytbehandling: TiN-beläggning som bidrar till ökad slitstyrka och längre livslängd.
• Spårutförande: Högergående normalspiral med breda spår och korsspets för effektiv spånavgång och noggrann centrering.
• Spetsvinkel: 118°.
• Användningsområde: Anpassad för normala borrningsarbeten.
• Fäste: 13 mm Tri-flat-fäste för stabil och säker fastspänning.
• Standard: Mått enligt DIN 338.

Borr med optimerad centrum- och stegborrspets som möjliggör effektiv borrning utan behov av förborrning. Konstruktionen ger ett direkt och säkert grepp även vid borrning i rundade ytor, exempelvis rör, vilket bidrar till hög precision och smidigt arbetsflöde.

Produkten är idealisk för normala borrningsarbeten i järn- och icke-järnhaltiga metallplåtar, profiler och rör. Den lämpar sig även för koppar, mässing, aluminium, rostfritt stål och plast.

• Material: HSS/M2
• Spårutförande: Höger normalspiral
• Spetsvinkel: 118°
• Användningsområde: Normala borrningsarbeten i metall och plast
• Fäste: 1/4" maskinbitsfäste
• Standard: Mått enligt DIN 338
